Prečo sú svorkovnice PCB nevyhnutné pre spoľahlivé elektrické pripojenia?

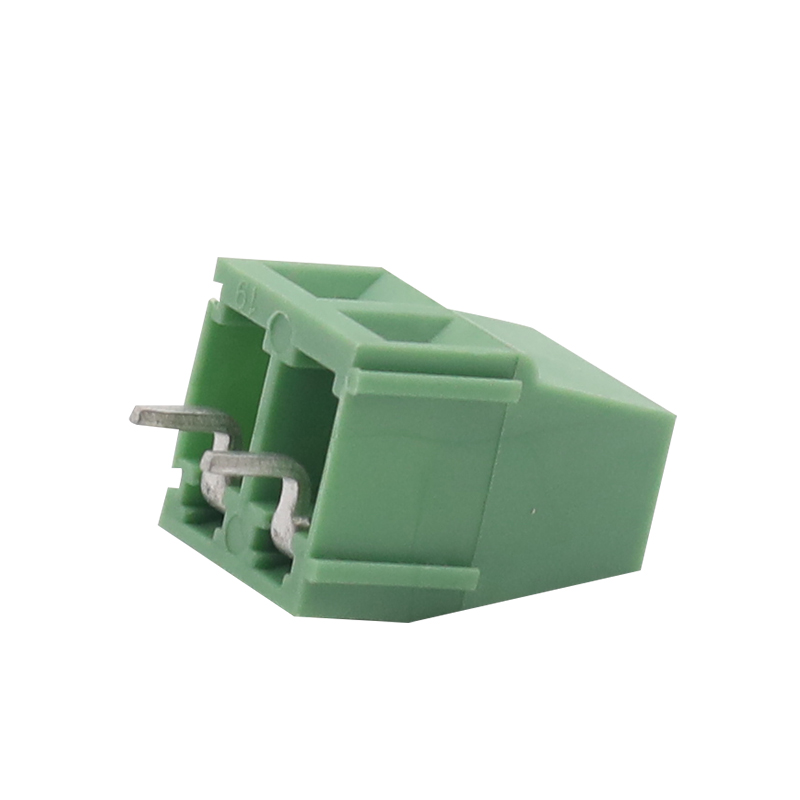

Svorkovnice PCBsú kritickými komponentmi v moderných elektronických systémoch, ktoré poskytujú bezpečné a organizované prepojenie medzi vodičmi naprieč priemyselnou automatizáciou, distribúciou energie, inteligentnými zariadeniami, systémami obnoviteľnej energie a spotrebnou elektronikou. Táto komplexná príručka skúma ich funkcie, štruktúry, výhody, metódy výberu, bežné problémy, inštalačné postupy a budúce trendy, aby pomohla inžinierom, výrobcom a kupujúcim robiť informované rozhodnutia.
Obsah
- 1. Pochopenie svorkovníc PCB
- 2. Ako fungujú svorkovnice PCB
- 3. Hlavné typy koncových blokov PCB
- 4. Materiály a konštrukcia
- 5. Kľúčové výhody
- 6. Bežné aplikácie
- 7. Ako si vybrať správnu svorkovnicu PCB
- 8. Bežné chyby, ktorých sa kupujúci dopúšťajú
- 9. Tipy na inštaláciu a údržbu
- 10. Svorkovnica PCB vs iné konektory
- 11. Priemyselné trendy a inovácie
- 12. Často kladené otázky
- 13. Záver
1. Pochopenie svorkovníc PCB
Svorkovnica PCB je elektrický konektor určený na pripevnenie vodičov priamo na dosku s plošnými spojmi (PCB). Vytvára stabilné elektrické spojenie medzi externým vedením a elektronickými obvodmi a zároveň zjednodušuje montáž, údržbu a riešenie problémov.
Na rozdiel od trvalých spájkovaných pripojení vodičov, svorkovnice PCB umožňujú používateľom rýchlo pripojiť a odpojiť vodiče bez poškodenia dosky plošných spojov. Vďaka tomu sú mimoriadne cenné v systémoch vyžadujúcich častú údržbu alebo výmenu komponentov.
Tieto konektory sa bežne vyskytujú v:
- Priemyselné riadiace systémy
- Napájacie zdroje
- Bezpečnostné systémy
- HVAC zariadenia
- Telekomunikačné zariadenia
- Zariadenia na obnoviteľnú energiu
- Automobilová elektronika
- Produkty pre inteligentnú domácnosť
Funkcia kľúča:Svorkovnice PCB poskytujú bezpečné, organizované a vibráciám odolné káblové spojenia a zároveň znižujú čas inštalácie a zložitosť údržby.
2. Ako fungujú svorkovnice PCB
Svorkovnice PCB fungujú upínaním vodičov do vodivých svoriek, ktoré sú namontované priamo na doske plošných spojov. Elektrický prúd tečie z vonkajšieho vodiča cez kovový vodič do dosky plošných spojov.
Väčšina svorkovníc PCB používa jeden z nasledujúcich spôsobov upevnenia drôtu:
| Spôsob pripojenia | Popis | Výhody |
|---|---|---|
| Skrutková svorka | Drôt je zaistený pomocou skrutiek | Silné a spoľahlivé spojenie |
| Pružinová svorka | Tlak pružiny drží drôt na mieste | Rýchla inštalácia a odolnosť voči vibráciám |
| Push-In | Priame pripojenie | Rýchla montáž |
| Typ bariéry | Izolované bariéry medzi terminálmi | Zvýšená bezpečnosť |
Po pripojení svorkovnica zaisťuje nepretržitú elektrickú vodivosť a zároveň chráni pred náhodným uvoľnením vodiča.
3. Hlavné typy koncových blokov PCB
Rôzne aplikácie vyžadujú rôzne konštrukcie svorkovníc PCB. Pochopenie dostupných typov pomáha inžinierom vybrať správne riešenie.
Svorkovnice PCB s priechodnými otvormi
Tie sú namontované cez vyvŕtané otvory v DPS a prispájkované na opačnej strane. Ponúkajú vynikajúcu mechanickú pevnosť a bežne sa používajú v prostredí s vysokými vibráciami.
Svorkovnice PCB na povrchovú montáž
Dizajn povrchovej montáže je pripevnený priamo k povrchu PCB, čo podporuje automatizovanú výrobu a kompaktné rozloženie.
Zásuvné svorkovnice PCB
Zásuvné verzie umožňujú odpojenie konektorov bez odpájania jednotlivých vodičov. Sú ideálne pre modulárne vybavenie a rýchlu údržbu.
Pravouhlé svorkovnice PCB
Pravouhlé konštrukcie šetria vertikálny priestor a pomáhajú optimalizovať rozloženie krytu.
Vysokoprúdové koncové bloky PCB
Tieto bloky sú navrhnuté pre veľké elektrické zaťaženie a majú väčšie vodiče a zvýšenú tepelnú odolnosť.
Priemyselná automatizácia
Spoľahlivý prenos signálu a odolný výkon pri vibráciách.
Energetické vybavenie
Bezpečne zvláda vyššie požiadavky na napätie a prúd.
Spotrebná elektronika
Kompaktný dizajn podporuje menšie a inteligentnejšie produkty.
4. Materiály a konštrukcia
Výkon svorkovnice PCB závisí vo veľkej miere od jej materiálov a konštrukčného riešenia.
| Komponent | Bežný materiál | Účel |
|---|---|---|
| Bývanie | PA66 nylon | Odolnosť voči ohňu a izolácia |
| Dirigent | Zliatina medi | Elektrická vodivosť |
| Pokovovanie | Cín alebo nikel | Odolnosť proti korózii |
| Skrutky | Oceľ | Mechanické zapínanie |
Vysokokvalitné materiály zlepšujú elektrickú účinnosť, tepelnú stabilitu a dlhodobú životnosť.
5. Kľúčové výhody
Svorkovnice PCB ponúkajú významné výhody pre výrobcov, inštalatérov a tímy údržby.
- Jednoduché zapojenie:Zjednodušuje inštaláciu a výmenu káblov.
- Znížené prestoje:Rýchlejšia údržba a riešenie problémov.
- Zabezpečené pripojenie:Silné mechanické uchytenie drôtu.
- Kompaktný dizajn:Efektívne využitie priestoru PCB.
- Škálovateľnosť:Dostupné vo viacerých konfiguráciách pólov.
- Bezpečnosť:Zabraňuje náhodným skratom.
- Nákladová efektívnosť:Znižuje náklady na montážnu prácu.
- Flexibilita:Podporuje rôzne veľkosti vodičov a napätia.
Mnoho inžinierov uprednostňuje svorkovnice PCB, pretože zjednodušujú údržbu v teréne a zároveň zabezpečujú spoľahlivý elektrický výkon počas dlhých prevádzkových období.
6. Bežné aplikácie
Svorkovnice PCB sa používajú takmer v každom modernom elektrotechnickom priemysle.
Priemyselné riadiace systémy
Továrne sa spoliehajú na svorkovnice pre snímače, relé, PLC a automatizačné systémy, kde je kritická odolnosť voči vibráciám a dostupnosť údržby.
Obnoviteľná energia
Solárne invertory a systémy veternej energie využívajú svorkovnice PCB na efektívny prenos energie a stabilné spojenia v meniacich sa podmienkach prostredia.
Lekárske vybavenie
Lekárska elektronika vyžaduje vysoko spoľahlivé pripojenia pre monitorovacie zariadenia a diagnostické systémy.
Doprava
Železničné systémy, elektrické vozidlá a nabíjacie stanice využívajú robustné svorkovnice pre silnoprúdové aplikácie.
Inteligentné budovy
Systémy riadenia osvetlenia, zabezpečovacie zariadenia a zariadenia HVAC závisia od organizovaných spojení PCB.
7. Ako si vybrať správnu svorkovnicu PCB
Výber správnej svorkovnice PCB vyžaduje starostlivé zváženie technických a environmentálnych požiadaviek.
| Faktor výberu | Prečo na tom záleží |
|---|---|
| Aktuálne hodnotenie | Zabraňuje prehriatiu |
| Menovité napätie | Zabezpečuje bezpečný izolačný výkon |
| Veľkosť drôtu | Zabezpečuje správnu kompatibilitu |
| Veľkosť rozstupu | Ovplyvňuje rozstup DPS |
| Typ montáže | Podporuje požiadavky na rozloženie |
| Prevádzková teplota | Zabezpečuje dlhodobú životnosť |
| Ochrana životného prostredia | Chráni pred prachom a vlhkosťou |
Kupujúci by si pri výbere produktov pre medzinárodné trhy mali overiť aj certifikácie, ako je súlad s UL, CE a RoHS.
8. Bežné chyby, ktorých sa kupujúci dopúšťajú
Nesprávny výber svorkovnice môže viesť k nákladným poruchám, prehriatiu alebo problémom s údržbou.
- Výber nedostatočného aktuálneho hodnotenia
- Ignorovanie podmienok prostredia
- Použitie nekompatibilných veľkostí vodičov
- Výber materiálov nízkej kvality
- Nesprávny návrh rozmiestnenia DPS
- Ignorovanie požiadaviek na vibrácie
- S výhľadom na medzinárodné bezpečnostné certifikácie
Starostlivé technické hodnotenie pomáha predchádzať problémom so spoľahlivosťou a neočakávaným prestojom.
9. Tipy na inštaláciu a údržbu
Správna inštalácia je nevyhnutná pre stabilný výkon a elektrickú bezpečnosť.
Najlepšie postupy inštalácie
- Použite správny krútiaci moment skrutkovača.
- Vyhnite sa nadmernému uťahovaniu skrutiek.
- Odizolujte vodiče presne.
- Zabráňte uvoľneným prameňom drôtu.
- Dodržujte špecifikácie prúdu a napätia.
- Skontrolujte kvalitu spájky pre modely s priechodnými otvormi.
Odporúčania na údržbu
- Pravidelne kontrolujte pripojenia.
- Skontrolujte známky prehriatia.
- Hľadajte koróziu alebo zmenu farby.
- V prípade potreby skrutky dotiahnite.
- Pravidelne čistite nahromadený prach.
Rutinná kontrola výrazne predlžuje životnosť svorkovníc DPS a minimalizuje elektrické poruchy.
10. Svorkovnica PCB vs iné konektory
| Funkcia | Svorkovnica PCB | Spájkovaný drôt | Krimpovací konektor |
|---|---|---|---|
| Údržba | Jednoduché | Ťažké | Mierne |
| Rýchlosť inštalácie | Rýchlo | Pomaly | Rýchlo |
| Opätovná použiteľnosť | Výborne | Chudák | Dobre |
| Spoľahlivosť | Vysoká | Vysoká | Vysoká |
Svorkovnice PCB poskytujú vynikajúcu rovnováhu medzi spoľahlivosťou, použiteľnosťou a efektívnosťou inštalácie.
11. Priemyselné trendy a inovácie
Ako sa elektronika neustále vyvíja, technológia svorkovníc PCB rýchlo napreduje.
- Miniaturizované dizajny s vysokou hustotou
- Technológia push-in bez použitia náradia
- Zvýšená odolnosť voči vibráciám
- Inteligentná integrácia monitorovania
- Vyššie prúdové kapacity
- Vylepšené materiály spomaľujúce horenie
- Výroba šetrná k životnému prostrediu
Výrobcovia tiež vyvíjajú riešenia pre Priemysel 4.0, elektrické vozidlá a systémy obnoviteľnej energie.
12. Často kladené otázky
Aký je hlavný účel svorkovnice PCB?
Jeho hlavným účelom je poskytnúť bezpečné a odnímateľné káblové spojenia s doskami plošných spojov.
Sú svorkovnice PCB opakovane použiteľné?
áno. Väčšina svorkovníc PCB je navrhnutá na opakované vkladanie a vyberanie vodičov.
Ktoré priemyselné odvetvia najviac využívajú PCB svorkovnice?
Priemyselná automatizácia, energetické systémy, obnoviteľné zdroje energie, telekomunikácie, doprava a priemysel spotrebnej elektroniky ich vo veľkej miere využívajú.
Ako si vyberiem správne aktuálne hodnotenie?
Vyberte svorkovnicu s menovitým prúdom vyšším, ako je maximálne očakávané zaťaženie vášho systému, aby ste zaistili bezpečnú prevádzku.
Čo spôsobuje prehrievanie svorkovnice?
Bežné príčiny zahŕňajú uvoľnené vedenie, nadmerný prúd, nevhodnú veľkosť vodiča a nekvalitné vodivé materiály.
Zvládnu svorkovnice PCB vibrácie?
áno. Pružinová svorka a vysokokvalitné skrutkové svorky ponúkajú vynikajúcu odolnosť proti vibráciám.
13. Záver
Svorkovnice PCB zohrávajú dôležitú úlohu pri zabezpečovaní bezpečných, efektívnych a udržiavateľných elektrických spojení v nespočetných priemyselných odvetviach. Ich flexibilita, spoľahlivosť a jednoduchá inštalácia ich robí nepostrádateľnými v moderných elektronických systémoch.
Či už sa používa v priemyselných strojoch, zariadeniach na výrobu obnoviteľnej energie, dopravných systémoch alebo spotrebnej elektronike, výber správnej svorkovnice PCB má priamy vplyv na výkon, bezpečnosť a dlhodobú spoľahlivosť.
Ako sa technológia neustále vyvíja, pokročilé riešenia svorkovníc PCB budú ešte kompaktnejšie, inteligentnejšie a efektívnejšie, aby uspokojili rastúce požiadavky trhu.
